ILD专注于快速转换磨削各种大、长或重型工件。其中包括：
- 主轴
- 主轴套筒
亮点
内圆万能
1300 mm
500/500 kg/Nm
CBN
Ø700 mm
技术
提供最佳结果的组件的完美组合

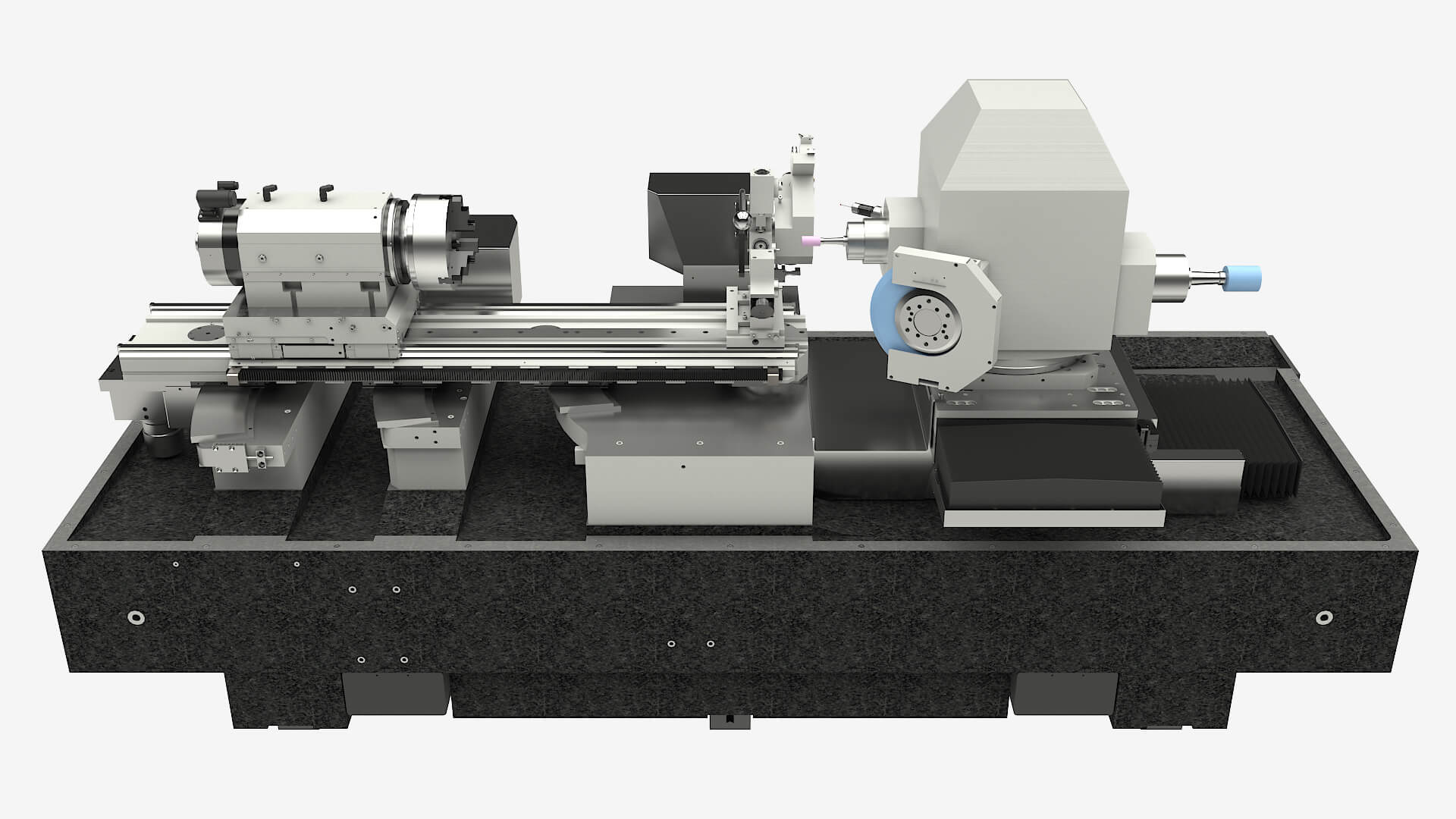

天然花岗岩床身
床身由天然花岗岩制成，是实现最高精度的最佳材料。
直线电机
直线电机提供高度动态的动力传输。该技术可实现快速精确的移动，确保最高产能和质量。
工件头架
自主精心建造，组件质量高，使用寿命长。所有这些都有助于确保工件具有您需要的最佳质量。
磨削主轴
高质量主轴，配备高精密轴承和气雾终身润滑。
S FLEXMOTION
机器人位于机床内部
M FLEXMOTION
机器人集成在与机床相连的单元内
L FLEXMOTION
机器人位于机床外部
M MOTION
龙门集成在机床内
L MOTION
龙门位于机床外部
M HYBRID
内置桁架与外部机器人单元的组合
L HYBRID
外部桁架与外部的机器人单元的组合
技术参数
| ILD-400 | ILD-600 | ILD-700 | ILD-700U | ||
|---|---|---|---|---|---|
| 最大内圆磨削直径 | mm | 420 | 420 | 500 | 450 |
| 最大内圆磨削长度 | mm | 400 | 400 | 400 | 400 |
| 最大外圆磨削长度 | mm | 150 | 150 | 400 | 400 |
| 工件最大回转直径 | mm | 600 | 600 | 700 | 760 |
| 最大工件长度 含夹紧系统 | mm | 800 | 1300 | 500 | 500 |
| 最大工件重量 含夹紧系统 | kg/Nm | 500/500 | 500/500 | 500/500 | 500/500 |
| X 和 Z 轴行程 | mm | 450/550 | 450/550 | 700/700 | 420/700/U700 |
| ILD-400 | ILD-600 | ILD-700 | ILD-700U | ||
|---|---|---|---|---|---|
| 最大内圆磨削直径 | in | 16.5 | 16.5 | 19.6 | 17.7 |
| 最大内圆磨削长度 | in | 15.7 | 15.7 | 15.7 | 15.7 |
| 最大外圆磨削长度 | in | 5.9 | 5.9 | 15.7 | 15.7 |
| 工件最大回转直径 | in | 23.6 | 23.6 | 27.5 | 29.9 |
| 最大工件长度 含夹紧系统 | in | 31.4 | 51.1 | 19.6 | 19.6 |
| 最大工件重量 含夹紧系统 | lb/ft-lb | 1100/360 | 1100/360 | 1100/360 | 1100/360 |
| X 和 Z 轴行程 | in | 17.7/21.6 | 17.7/21.6 | 27.5/27.5 | 16.5/27.5/U27.5 |
工件
机床主轴
机床主轴箱体
髋关节
服务
我们为ILD机床提供以下服务，使其保持最佳状态
- 根据生产需求定制的维护计划，包括激光干涉测试、测量设备校准等
- 使用您的工件在机床内进行加工，以便找到最佳的解决方案
数字化
您对加强机床维护和加工工艺感兴趣吗？
