万能高速生产型磨床

直驱式主轴和由零背隙扭矩电机驱动的砂轮头架等功能，使 LG 成为大批量生产和灵活中小批量生产的理想选择

查看机床运行情况

亮点

高达120 m/s的砂轮线速度可获得极高的生产率

用于加工中小规格部件
使用CBN、金刚石和传统磨料，需要时还可组合使用
砂轮最大速度达120m/s

1000 mm

80 kg

120 m/s

CBN

Ø290 mm

亮点

仅需一次装夹即可完成零件加工

LG磨床可以在一次装夹中完成不同的磨削和测量操作，从而提高机床的生产率。

一次装夹完成外径、端面、锥度、非圆等加工。

亮点

最短换型时间

自动设置循环，用于修整新的直砂轮
砂轮自动转换循环
Z轴基准块用于设定砂轮接触的偏移量，避免手动设置
尾座套筒范围Ø80至Ø170 mm
尾座轴的行程可达600mm

亮点

我们用您的零件作加工测试

我们提供应用设计服务，为您的生产需求找到最佳的磨削解决方案，并为您的工件设计最合适的加工工艺。

关于达诺巴特技术中心 >

亮点

市场上最友好的用户界面之一

DoGrind+软件能够辅助您对 LG 的磨削过程进行直观而简便的编程。

您可以直接在CNC控制系统上编程，或在笔记本电脑上对LG进行编程，而无需停机。

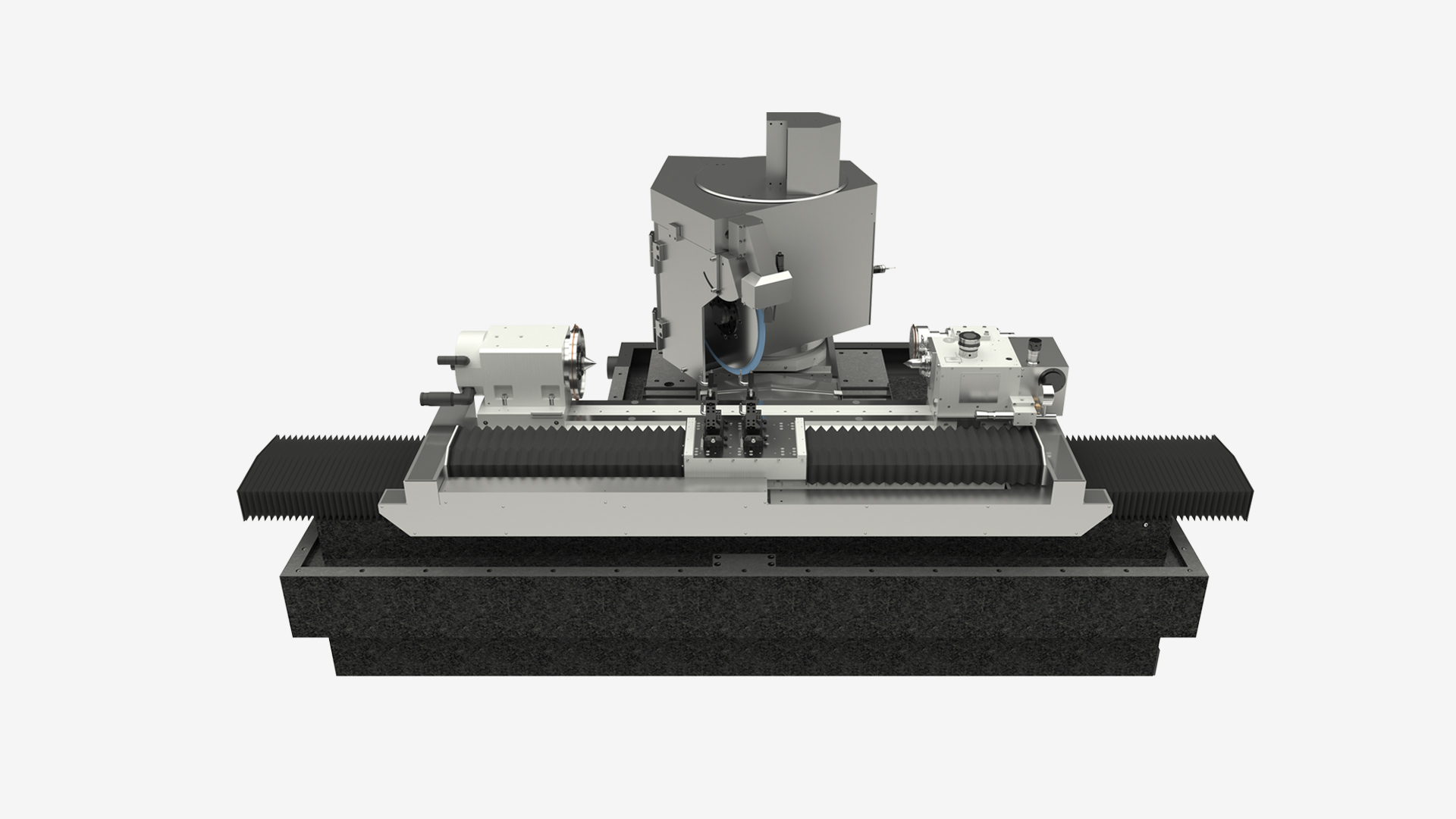

技术

谈到高产能，每个细节都很重要

定制化

定制您的LG磨床，使其更具竞争力

砂轮头架配置

具有直进给(S) 、角向进给 (A) 、以及砂轮头架自动回转B 轴多种配置，提供最灵活的磨削解决方案。

修整系统

固定式修整器
修整碟主轴
工件头架修整器（安装在工件主轴上）
滚轮修整器

夹紧系统

三爪卡盘
定制化卡盘
液压卡盘

尾座

手动和液压尾座
同步尾座
锥度调整

测量系统

接触式探针
在线测量
线后测量
非接触式测量

自动化

您需要降低单个工件的成本吗？

我们为您提供的磨床包括上下料系统、进料或存储系统，以及辅助站。

查找您的自动化系统

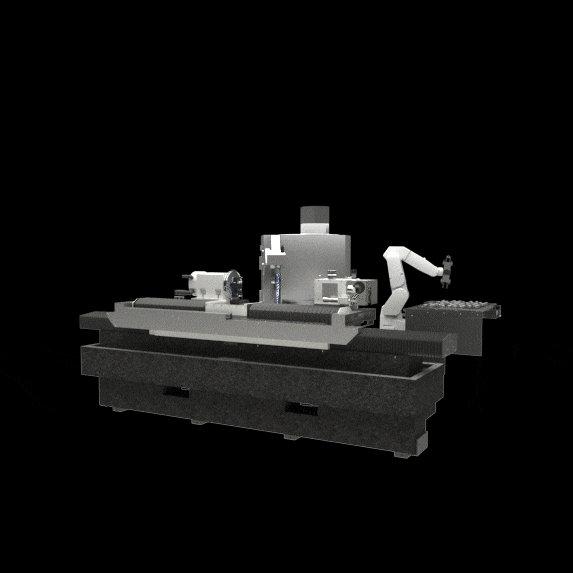

S FLEXMOTION

机器人位于机床内部

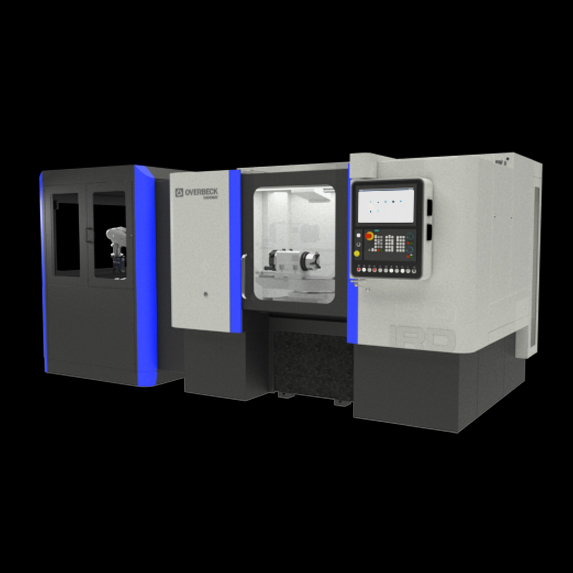

M FLEXMOTION

机器人集成在与机床相连的单元内

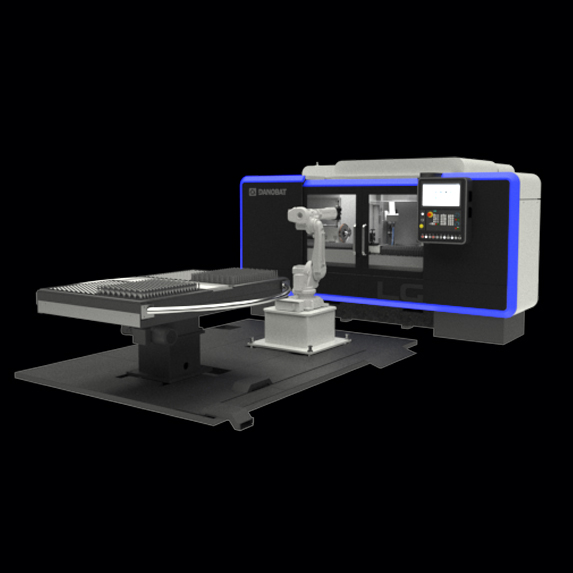

L FLEXMOTION

机器人位于机床外部

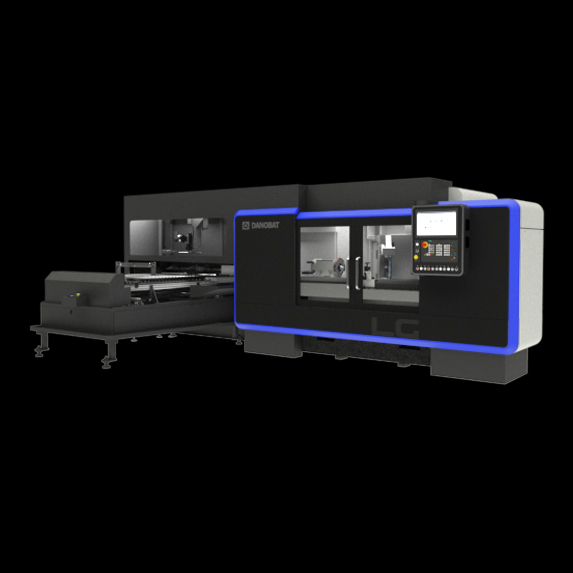

M MOTION

龙门集成在机床内

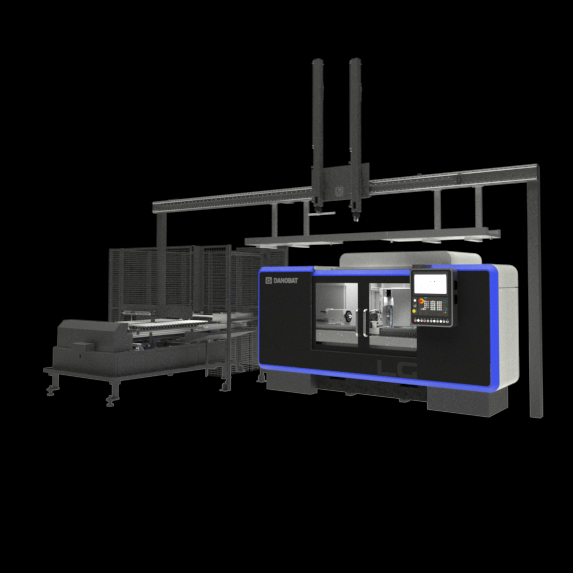

L MOTION

龙门位于机床外部

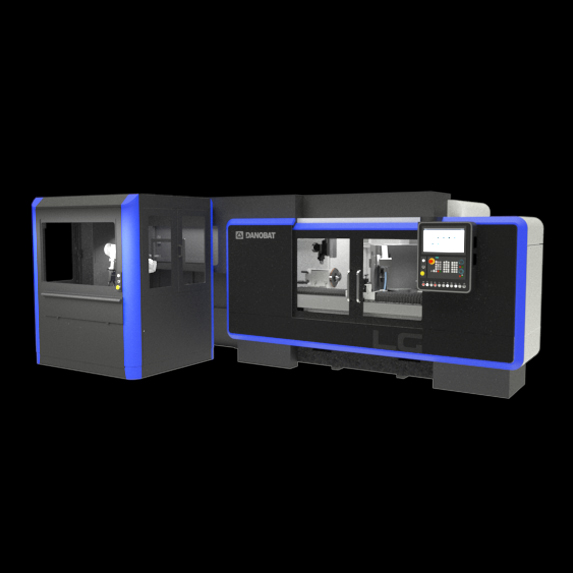

M HYBRID

内置桁架与外部机器人单元的组合

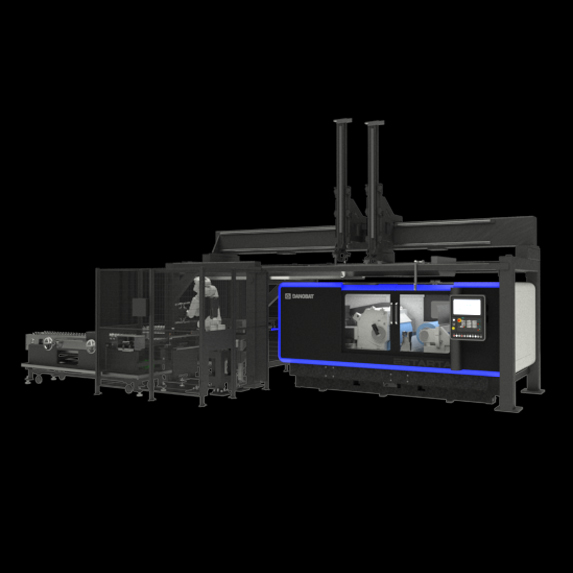

L HYBRID

外部桁架与外部的机器人单元的组合

技术参数

		LG-400	LG-600	LG-1000
最大顶尖距	mm	400	600	1000
最大磨削直径	mm	290	290	290
最大工件重量（顶尖间）	kg	50	50	80
最大砂轮直径	mm	500	500	500
砂轮最大圆周速度	m/s	140	140	140

		LG-400	LG-600	LG-1000
最大顶尖距	in	15.74	23.62	39.37
最大磨削直径	in	11.41	11.41	11.41
最大工件重量（顶尖间）	lb	110	110	176
最大砂轮直径	in	20	20	20
砂轮最大圆周速度	sfpm	27560	27560	27560
