CG磨床砂轮直径达Ø610 mm，线速度达80 m/s，功率达25 kW。
- 恒定的砂轮线速度
- 全自动砂轮动平衡
- 与砂轮形状相适应的专用金属冷却液喷嘴，可实现最佳冷却效果
亮点
与配备Ø500 mm 砂轮的机床相比，生产率提高 22%
1800 mm
80 m/s
500 kg
Ø540 mm
技术

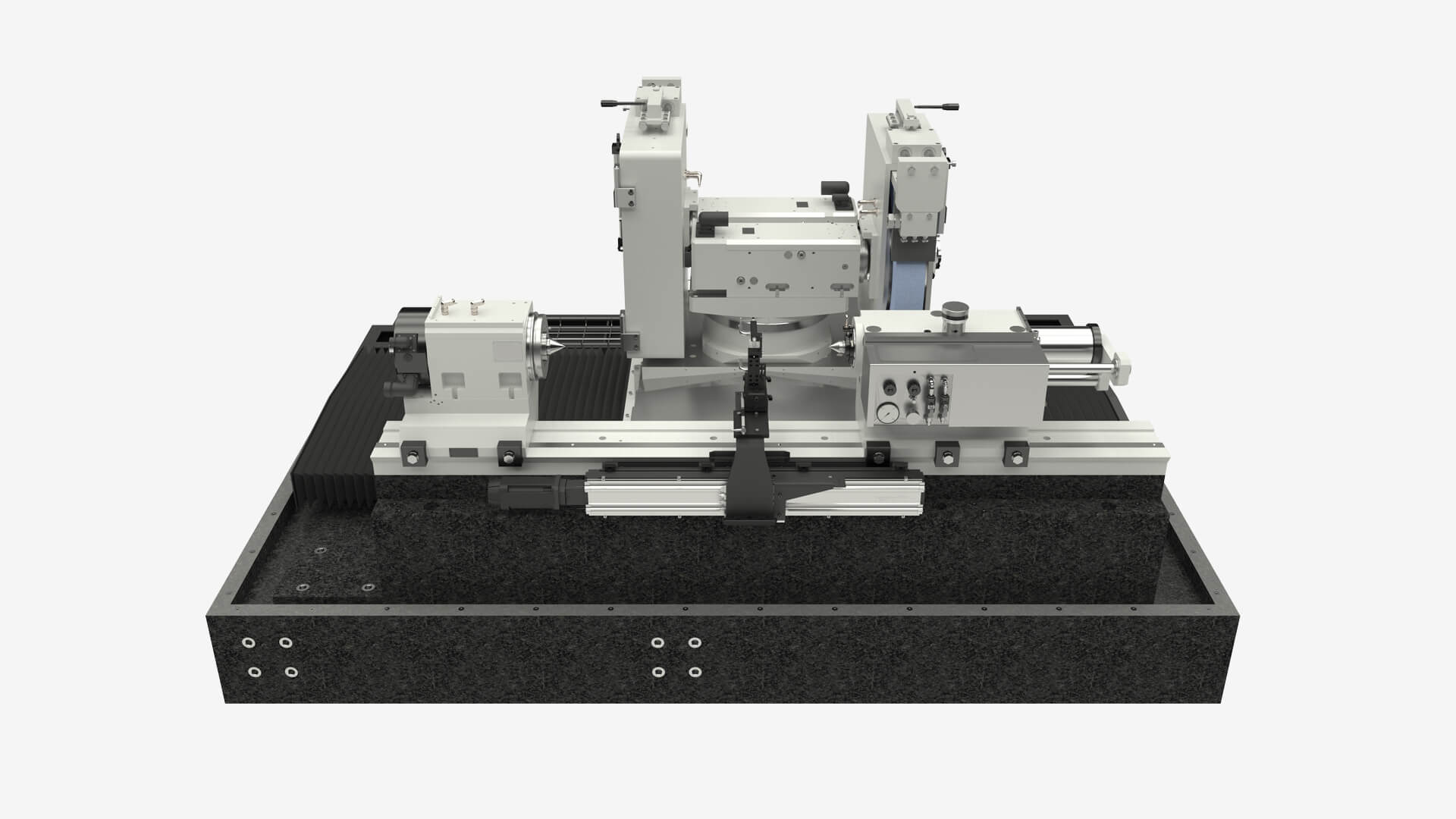

谈到高产能，每个细节都很关键
直驱式工件头架
精确、快速且非常灵活，可安装金刚石修整器
天然花岗岩床身
天然花岗岩是实现最高精度和最佳表面质量的关键之一。
- 出色的热稳定性
- 冷却液流经床身和磨削区域
- 优异的减振性能
- 环保
测量单元
测量头安装在W轴上，用于轴向自动定位
直线电机
- 更少的易损件（无滚珠丝杠、皮带。。。。）
- 更短的组装和维护时间
- 轴加速度比传统技术快3倍
- 长久稳定的重复精度
- 高精度光栅尺定位
S FLEXMOTION
机器人位于机床内部
M FLEXMOTION
机器人集成在与机床相连的单元内
L FLEXMOTION
机器人位于机床外部
M MOTION
龙门集成在机床内
L MOTION
龙门位于机床外部
M HYBRID
内置桁架与外部机器人单元的组合
L HYBRID
外部桁架与外部的机器人单元的组合
技术参数
| CG-600 | CG-1000 | CG-1800 | ||
|---|---|---|---|---|
| 最大顶尖距 | mm | 600 | 1000 | 1800 |
| 最大磨削直径 | mm | 440 | 440 | 540 |
| 最大工件重量（顶尖间） | kg | 500 | 500 | 500 |
| 最大砂轮直径 | mm | Ø610 x 160 | Ø610 x 160 | Ø610 x 160 |
| 砂轮最大圆周速度 | m/s | 80 | 80 | 80 |
| CG-600 | CG-1000 | CG-1800 | ||
|---|---|---|---|---|
| 最大顶尖距 | in | 23.62 | 39.37 | 70.9 |
| 最大磨削直径 | in | 17 | 17 | 21 |
| 最大工件重量（顶尖间） | lb | 1100 | 1100 | 1100 |
| 最大砂轮直径 | in | Ø24 x 6.29 | Ø24 x 6.29 | Ø24 x 6.29 |
| 砂轮最大圆周速度 | sfpm | 15750 | 15750 | 15750 |
工件
齿轮箱轴
驱动轴
车桥轴
丝锥
钻头
镗杆
转向齿轮
转向螺母
导向衬套
导向柱
内圈和外圈
转子轴和短轴
蜂窝式密封
圆盘类零件
径向和轴向马达活塞
电动汽车电机轴
电动汽车减速机轴
滚珠丝杠螺母
滚珠丝杠
机床主轴
螺杆压缩机轴
电机轴
服务
我们提供以下服务，使您的CG机床保持最佳状态
- 我们有库存的主轴替换您损坏或磨损的主轴，为您减少停机时间
- 磨床远程诊断：与您磨床的保持连接，分析磨床主轴的振动阈值
- 根据据您的生产定制化维护计划：激光干涉测量、测量设备校准等
- 升级电子和机械系统，以提高设备综合效率 OEE、减少维护时间，避免过时
