您可以使用最合适的工艺加工工件，而无需切换机床甚至夹具。这大大缩短了加工周期，节省了加工步骤，并消除了夹具误差。

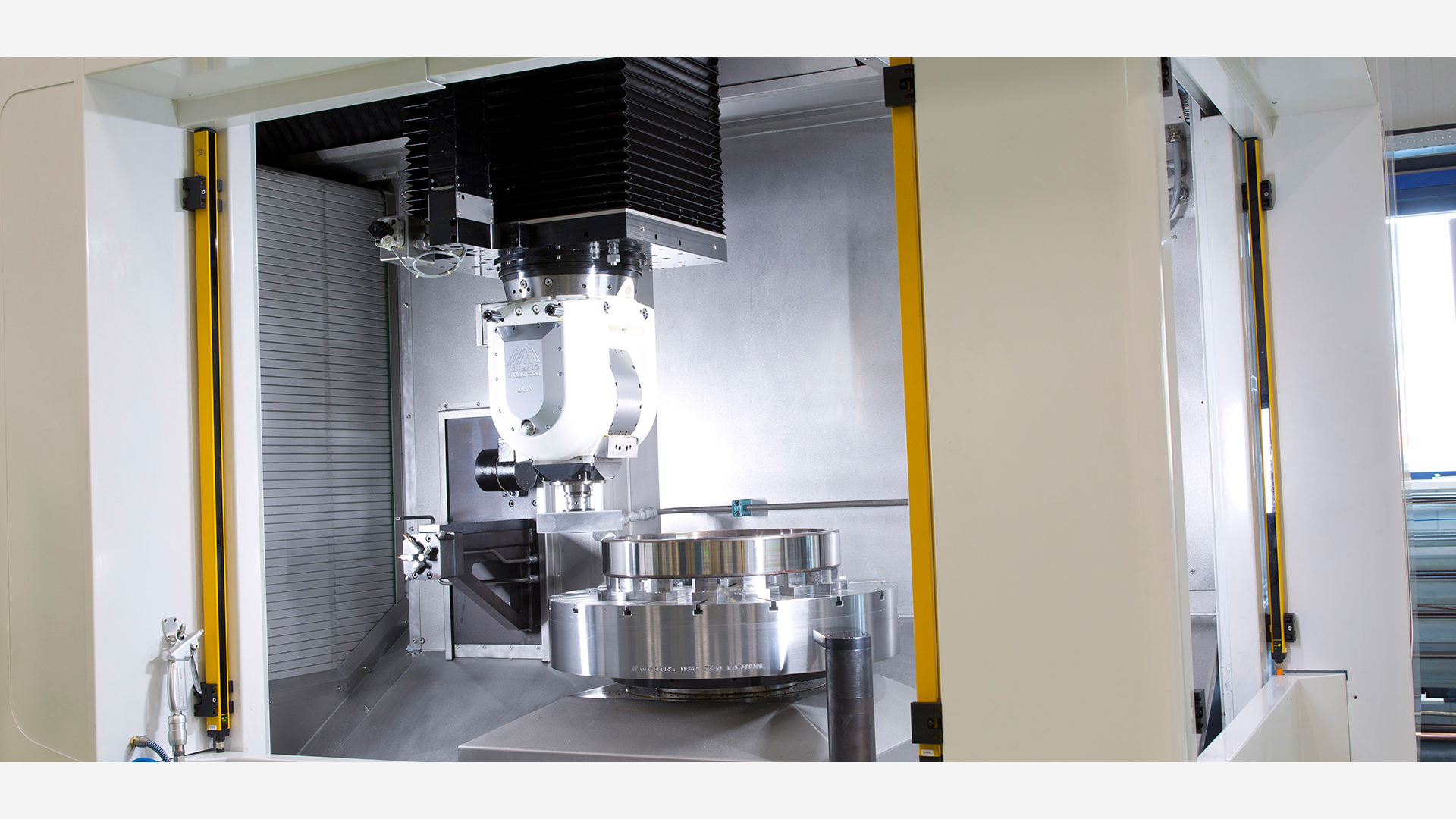

MikroTurnGrind Vertical
立式车磨复合机床MikroTurnGrind
立式车磨复合机床
它是一款全能型的硬车和精密磨削复合机床。因此，它的能力包含两种高配置的加工技术，每种工艺都是为执行特定类型的操作而设计的。
亮点
用更少的机床实现更高的精度和效率
350 mm
Ø1000 mm
800 kg
形状和尺寸公差≤ 2 µm
≤ 0,4 µm
技术
满足最高要求
无磨损静压主轴
高精度静压主轴，保证跳动误差≤ 0,1 µm，高动态刚度
高动态刚性、高表面精度，刀具寿命长
花岗岩床身和主轴箱
所有对精度至关重要的部件都安装在天然花岗岩底座上，花岗岩底座具备特有的温度稳定性和吸震性。且采用减震支架将花岗岩底座与机床的金属框架隔离开来。无腐蚀，无任何应力。
无磨损静压导轨
高精度静压导轨由线性光栅尺控制，定位精度1µm，重复度0.2µm。
西门子或发那科控制系统
西门子840D SL或发那科32i数控系统，分辨率0.01µm。
热稳定性
热源和振动元件位于加工区域之外，确保了连续生产期间优异的热稳定性。
定制化
定制您的MTG立式车磨复合机床，使其更具竞争力。
- 磁性吸盘
- 气动卡盘
- 工件探针
- 工件测量
- 46个刀位
- 更换车削刀具和磨削主轴
- 磨削主轴
- 修整器
技术参数
| MTG Vertical | ||
|---|---|---|
| 最大车削直径 | mm | 1000 |
| 最大车削高度 | mm | 300 |
| 主轴转速 | rpm | 800 |
| 数控系统 | - | Siemens Sinumerik One |
| 占地面积 | m2 | 18,3 |
| 定位 | - | RAM in the Z axis by means of a Hirth coupling |
| MTG Vertical | ||
|---|---|---|
| 最大车削直径 | in | 39.4 |
| 最大车削高度 | in | 11.8 |
| 主轴转速 | rpm | 800 |
| 数控系统 | - | Siemens Sinumerik One |
| 占地面积 | sqft | 197 |
| 定位 | - | RAM in the Z axis by means of a Hirth coupling |
工件
内圈&外圈
服务
使您的MTG立式车磨复合机床保持最佳状态
- 根据生产需求定制维护计划：球杆仪测试、几何精度验证和其它
- 改造：对整机或特定模块（如工件头架和导轨系统）进行检修
- 设计和工艺开发：为新工件选择合适的夹具和刀具解决方案
数字化
您对加强机床维护和加工工艺感兴趣吗？
