当砂轮宽度达650mm，工件直径达到250mm，并采用110kW功率进行磨削时，每个细节都变得十分重要：
- 大规格滚珠丝杠
- 双支承主轴
- 额外的导轮紧固
亮点
Estarta – 400/650
Ø150/250 mm
CBN
400/650 mm
亮点
Estarta – 175/250
砂轮的悬臂主轴和导轮的双支撑结构相结合，让您两全其美。
Ø40/150 mm
CBN
175/250 mm
技术
当谈到降低零件成本时，每一个细节都很重要
完美的修整技术
- 修整路径优化
- 直线电机
- 能够同时修整两片砂轮
极高产能
刚性且稳定的设备，配置宽度可达650mm的砂轮，砂轮修整次数的减少。旨在优化生产力。
极佳的工艺稳定性
天然花岗岩床身具有极佳的抗振性、刚性和热稳定性，配备大规格的滚珠丝杠……，所有这些设计都旨在机床全寿命周期内进行低维护工作的前提下，能始终保持设备的最佳精度。
优化机床设计，以实现最佳设置和操作路径
- 固定的工作中心，便于集成外围设备
- DoGrind+HMI软件简便易用
- 将机床内部的工装需求降至最低
- 更符合人体工程学
接近100%可用性：几乎不需要维护
ESTARTA通过仅采用电动和气动原件，从而减少了齿轮箱传动副的使用，使得ESTARTA的的部件数量比市场上的同类机床少32%，
几乎消除了维护需求，对环境影响非常小。

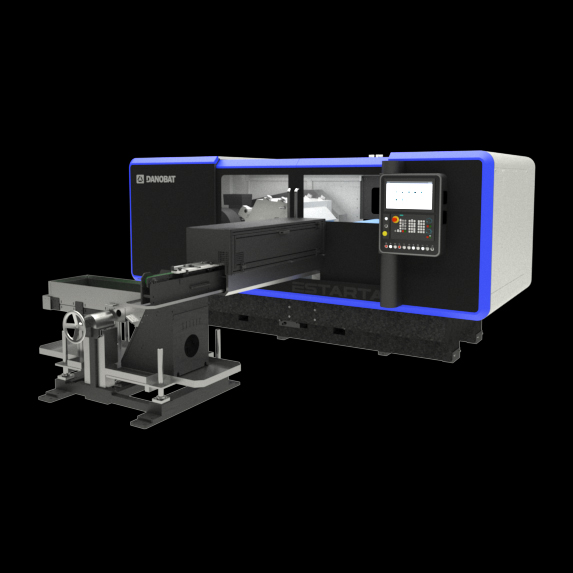

通过式上料系统

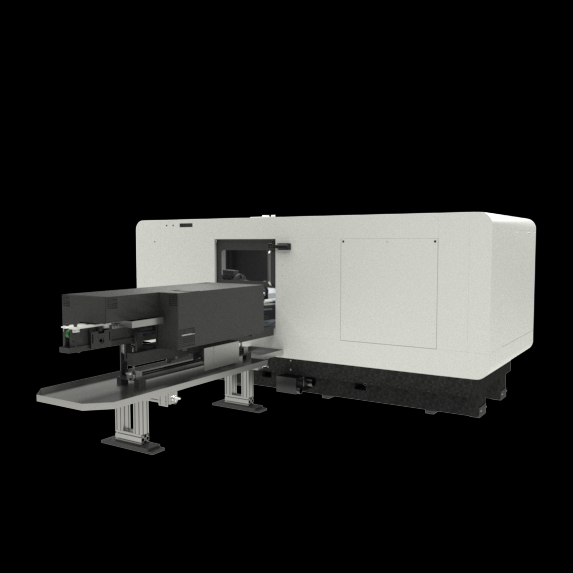

通过式下料系统
L FLEXMOTION
机器人位于机床外部
M MOTION
龙门集成在机床内
L MOTION
龙门位于机床外部
M HYBRID
内置桁架与外部机器人单元的组合
L HYBRID
外部桁架与外部的机器人单元的组合
技术参数
| Estarta-650 | Estarta-400 | Estarta-250 | Estarta-175 | ||
|---|---|---|---|---|---|
| 最大工件直径 | mm | 250 | 150 | 150 | 40 |
| 砂轮直径（外径 x 宽 x 内径） | mm | Ø650 x 650 x Ø304.8 | Ø650 x 400 x Ø304.8 | Ø650 x 250 x Ø304.8 | Ø508 x 175 x Ø304.8 |
| 最大砂轮线速度 | m/s | 120 | 120 | 120 | 120 |
| 调节轮直径（外径 x 宽 x 内径） | mm | Ø400 x 650 x Ø203.2 | Ø400 x 400 x Ø203.2 | Ø400 x 250 x Ø203.2 | Ø305 x 175 x Ø127 |
| 主电机 | kW | 55-110 | 37-90 | 22-37 | 11-22 |
| 净重 | kg | 16500 | 12500 | 12000 | 8000 |
| Estarta-650 | Estarta-400 | Estarta-250 | Estarta-175 | ||
|---|---|---|---|---|---|
| 最大工件直径 | in | 9.8 | 5.9 | 5.90 | 1.6 |
| 砂轮直径（外径 x 宽 x 内径） | in | Ø25.6 x 25.6 x Ø12 | Ø25.6 x 15.75 x Ø12 | Ø26 x 9.8 x Ø12 | Ø20 x 6.9 x Ø12 |
| 最大砂轮线速度 | sfpm | 23620 | 23620 | 23620 | 23620 |
| 调节轮直径（外径 x 宽 x 内径） | in | Ø15.74 x 25.59 x Ø8 | Ø15.74 x 15.74 x Ø8 | Ø16 x 9.84 x Ø8 | Ø12 x 6.88 x Ø5 |
| 主电机 | hp | 73.75-147.51 | 49.61-120.69 | 29.5-49.6 | 14.75-29.5 |
| 净重 | lb | 36370 | 27550 | 26450 | 17630 |
工件
十字轴
钻头
旋塞
转向齿条
冲头
内圈和外圈
滚子
径向和轴向电机活塞
滑阀
电动汽车电机轴
电动自行车电机轴
电动汽车减速轴
电动涡轮轴
辅助电动制动系统
连杆螺栓
柴油喷嘴
电机轴
紧固件
活塞杆
服务
我们为Estarta磨床提供以下特定服务
- 24小时发货计划，将您损坏或磨损的主轴更换为我们库存的主轴，以消除停机时间
- 机床远程诊断：保持机床连接并分析机床主轴的振动阈值
