Mikroturn®

高精度卧式硬车床

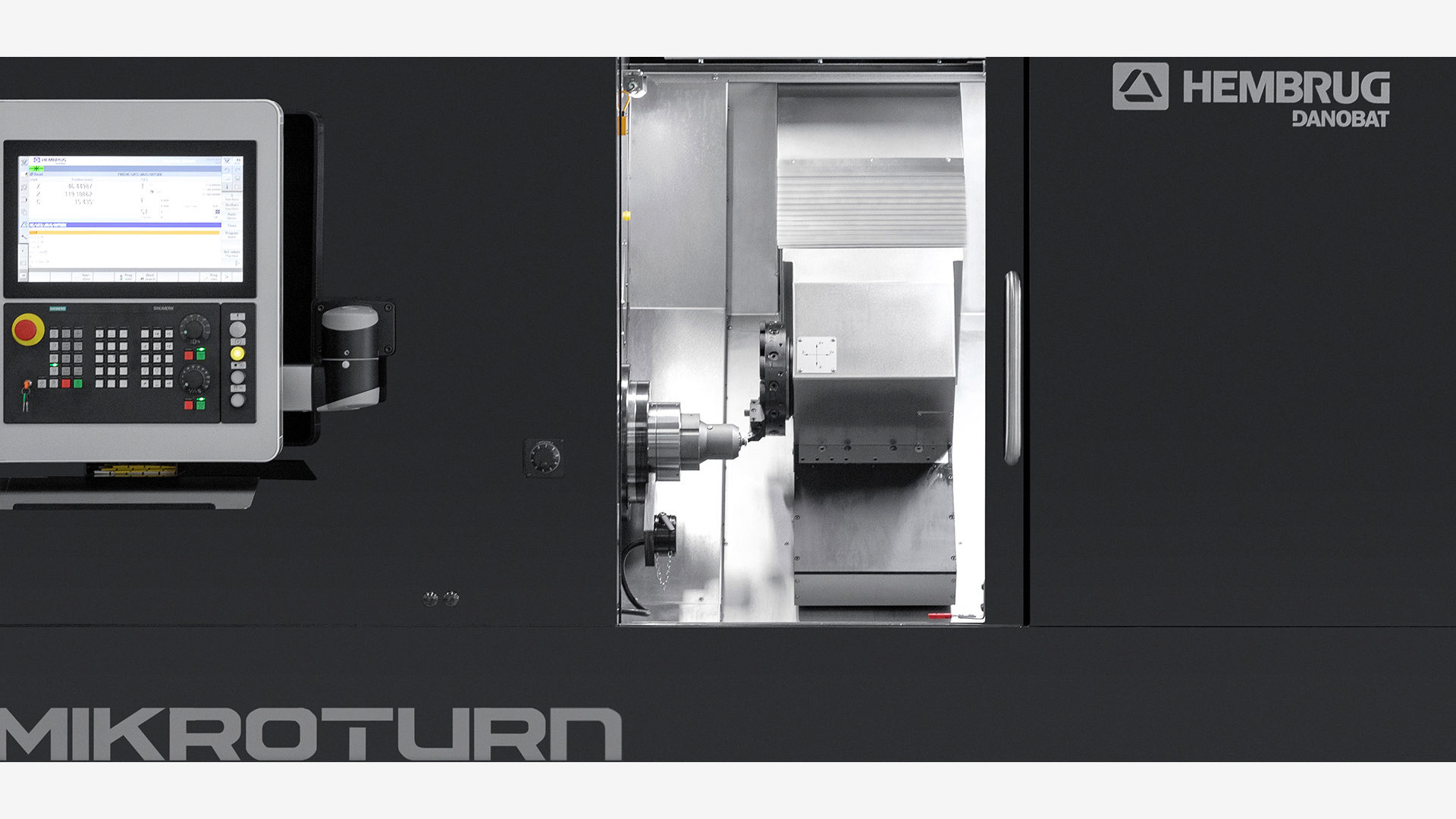

Mikroturn® 是一款超精密、全静压、卧式硬车床，用于加工热处理后的工件，工件硬度可达70HRC.

查看机床运行情况

亮点

柔性

您可以加工轮廓复杂的工件，或在一次装夹中完成内径和外径的组合加工，从而避免重复装夹误差。

1000 mm

Ø610 mm

亮点

Mikroturn® 适应各种类型的工件

适用于大批量生产
适用于直径不超过380 mm的中小型工件
适用于直径达610 mm的重型和大型工件
适用于长度达1000 mm的长工件

亮点

可在30分钟内完成工件换型及设置

换型和设置非常简单。多数情况下，只需不到30分钟
材料去除率高，即使是淬火钢或硬质合金也不例外
非常适合需要高度灵活性的中小批量生产

亮点

> 40多年的静压轴承系统知识积累

无磨损，可在数十年内保持稳定的精度
极佳的阻尼性能
无论速度如何，都具有很高的刚性
良好的热稳定性
更长的刀具寿命

亮点

持久精度，即使20或30年之后仍然保持精度

机床运动部件之间没有金属与金属的接触，从而：

完全无磨损
运行成本低
即使20或30年以后，仍保持良好的重复精度

技术

满足最高要求

定制化

定制您的Mikroturn®，使其更具竞争力

工件和刀具夹持

气动卡盘
磁力吸盘
固定刀具
动力刀具

提高长工件的刚性和稳定性

尾座
中心架

测量系统

工件探针
刀具测量
刀具磨损测量摄像系统
在线监测刀具寿命

其它精加工选项

磨削主轴
油石超精

自动化

您想降低每个零件的成本吗？

我们可以为您的机床提供上下料系统、进料或存储系统以及辅助站。

查找自动化系统>

S FLEXMOTION

机器人位于机床内部

M FLEXMOTION

机器人集成在与机床相连的单元内

L FLEXMOTION

机器人位于机床外部

M MOTION

龙门集成在机床内

L MOTION

龙门位于机床外部

M HYBRID

内置桁架与外部机器人单元的组合

L HYBRID

外部桁架与外部的机器人单元的组合

技术参数

		基准线	100	100 XLD	100 XLS	500 XL	Twin spindle
不带尾座的最大车削直径	mm	380	380	610	350	500	100
顶尖间最大车削直径	mm	Ø200 x 350	Ø200 x 350	N/A	Ø240 x 1000	N/A	N/A
主轴转速	rpm	4000	4000	2000	4000	2000	8000
数控控制装置	-	Fanuc 0i	Siemens Sinumerik One	Siemens Sinumerik One	Siemens Sinumerik One	Siemens Sinumerik One	Siemens Sinumerik One
占地面积	sqm	8,6	6,5	8,6	9,6	12,5	22,5

		基准线	100	100 XLD	100 XLS	500 XL	Twin spindle
不带尾座的最大车削直径	in	15	15	24	13.8	19.7	3.9
顶尖间最大车削直径	in	Ø7.8 x 13.7	Ø7.8 x 13.7	N/A	Ø9.4 x 39.3	N/A	N/A
主轴转速	rpm	4000	4000	2000	4000	2000	8000
数控控制装置	-	Fanuc 0i	Siemens Sinumerik One	Siemens Sinumerik One	Siemens Sinumerik One	Siemens Sinumerik One	Siemens Sinumerik One
占地面积	sqft	93	70	93	103	134,5	242.1
