内圆磨床

全新Overbeck产品组合，覆盖高精度内圆、外圆及圆弧磨削



新一代机型代表着Overbeck产品线的全新设计。

从紧凑型到重载型，每一台机床都经过重新设计，提供更高的灵活性、更强的自动化能力以及毫不妥协的精度。

联系专家
Contact an expert
The NEW range



IRD 系列

更灵活，全面支持自动化



从超紧凑的IRD-300 到重载型 IRD-700，每种机型均可实现完整的磨削操作，包括内圆、外圆、圆弧、螺纹、锥面、偏心孔以及非圆 ----所有工序集成于一台设备中。

没有其他圆弧磨床会提供全面集成的非圆磨削功能。




IRD Series
ID/IED系列

专为高产能设计



凭借全面的自动化能力和稳定的精度，新一代设备同时支持大批量生产和复杂零件加工，兼具无与伦比的一致性与速度。

ID /IED Series
ILD系列

适用于大型工件的通用设备



ILD 系列以其在加工长、重、复杂工件时的卓越精度而广受认可。在全新产品组合中，ILD-600 延续这一优势，作为通用解决方案，能够满足大尺寸磨削的应用需求，同时提供毫不妥协的精度。

0 ovb
定制化工程系统

突破标准限制的定制化解决方案



Overbeck 不限于标准平台，亦可根据客户需求提供定制化的项目。这些机床融合了精度、柔性以及深厚的应用专长，为超越标准机床极限的应用提供完整的工程化解决方案。

0 technology ovb
软件
DoGrind+：让机床真正实现通用化的软件。



体化应用
在同一软件中完成简单与复杂循环 。



最大灵活性
直接在控制系统上编写轮廓，无需外部软件。



向导式支持
螺纹、非圆、偏心孔及锥面磨削均有操作向导，选择、确认、执行三步骤。



快速定制
客户专属功能可迅速实现，无需漫长等待。

Custom-engineered systems
自动化
具备全面自动化能力

自动化是Overbeck新一代设计的核心驱动力之一。每一台设备都为无缝集成自动化而打造。


每套解决方案都可灵活适应不同的厂房布局、零件类型和生产需求，使工厂能够轻松选择最合适的配置。

查找您的自动化系统

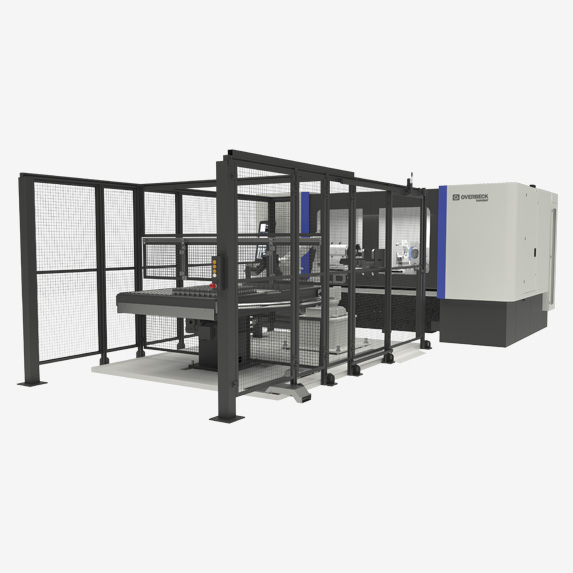

Overbeck L Flexmotion
L FLEXMOTION

机器人位于机床外部

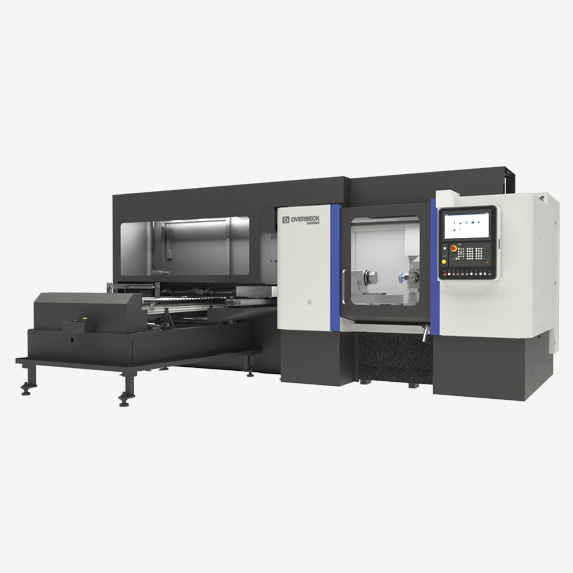

Overbeck M MOTION
M MOTION

龙门集成在机床内

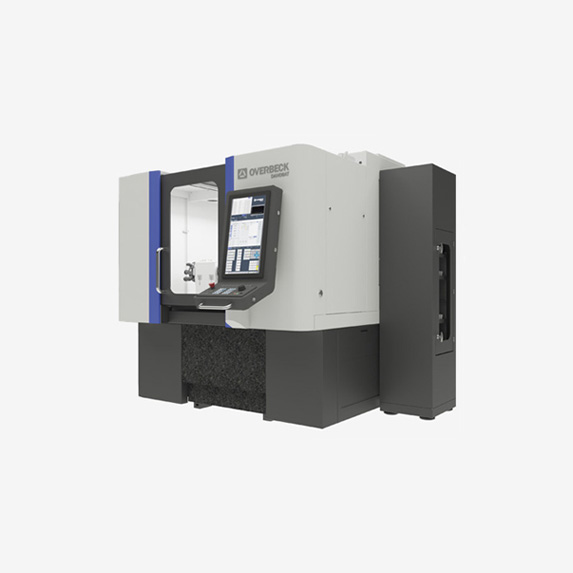

S Flexmotion
S FLEXMOTION

机器人位于机床内部

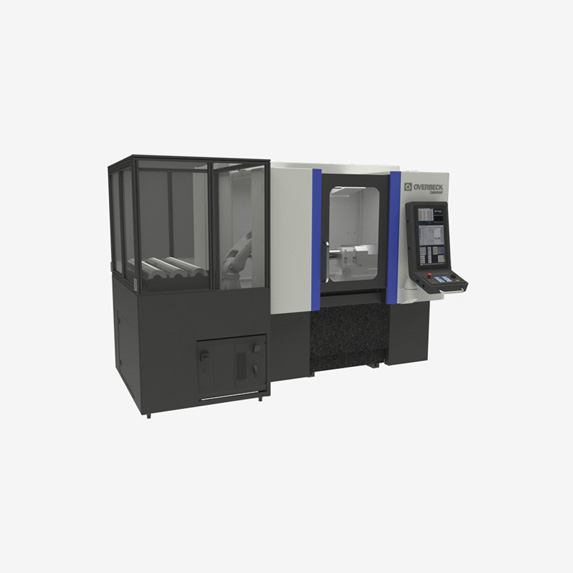

M Flexmotion
M FLEXMOTION

机器人集成在与机床相连的单元内

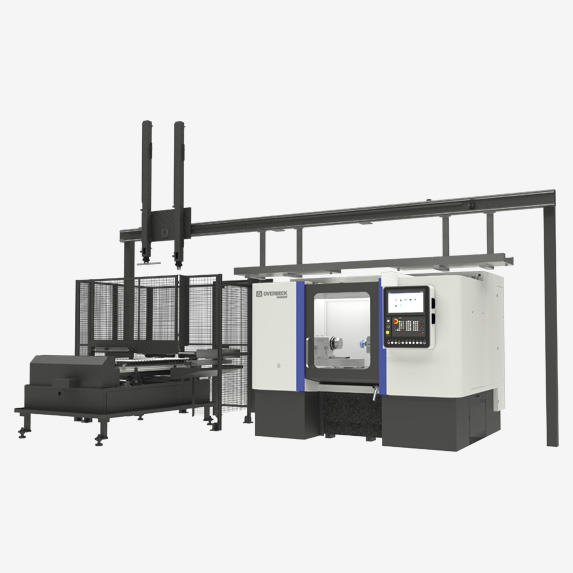

Overbeck L MOTION
L MOTION

龙门位于机床外部

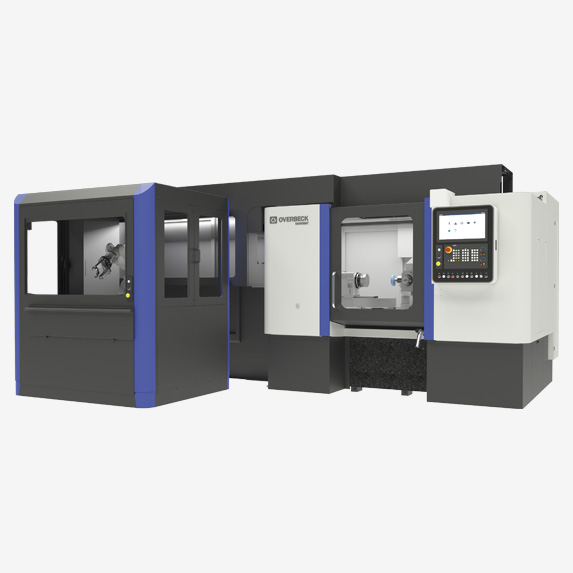

Overbeck M HYBRID
M HYBRID

内置桁架与外部机器人单元的组合

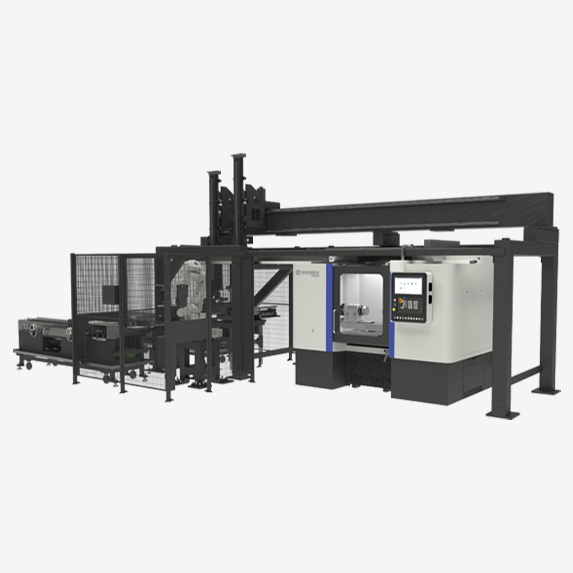

Overbeck L HYBRID
L HYBRID

外部桁架与外部的机器人单元的组合

Overbeck 精度
始终保持高精度与高重复精度

极致工件精度表现。

Overbeck机床树立了超高精度磨削的新标准：

  • 尺寸精度 ≤ 2 微米
  • 圆度 ≤ 0.3 微米
  • 表面粗糙度 0.05–0.4 微米（Ra）
技术
基于Overbeck的成熟技术

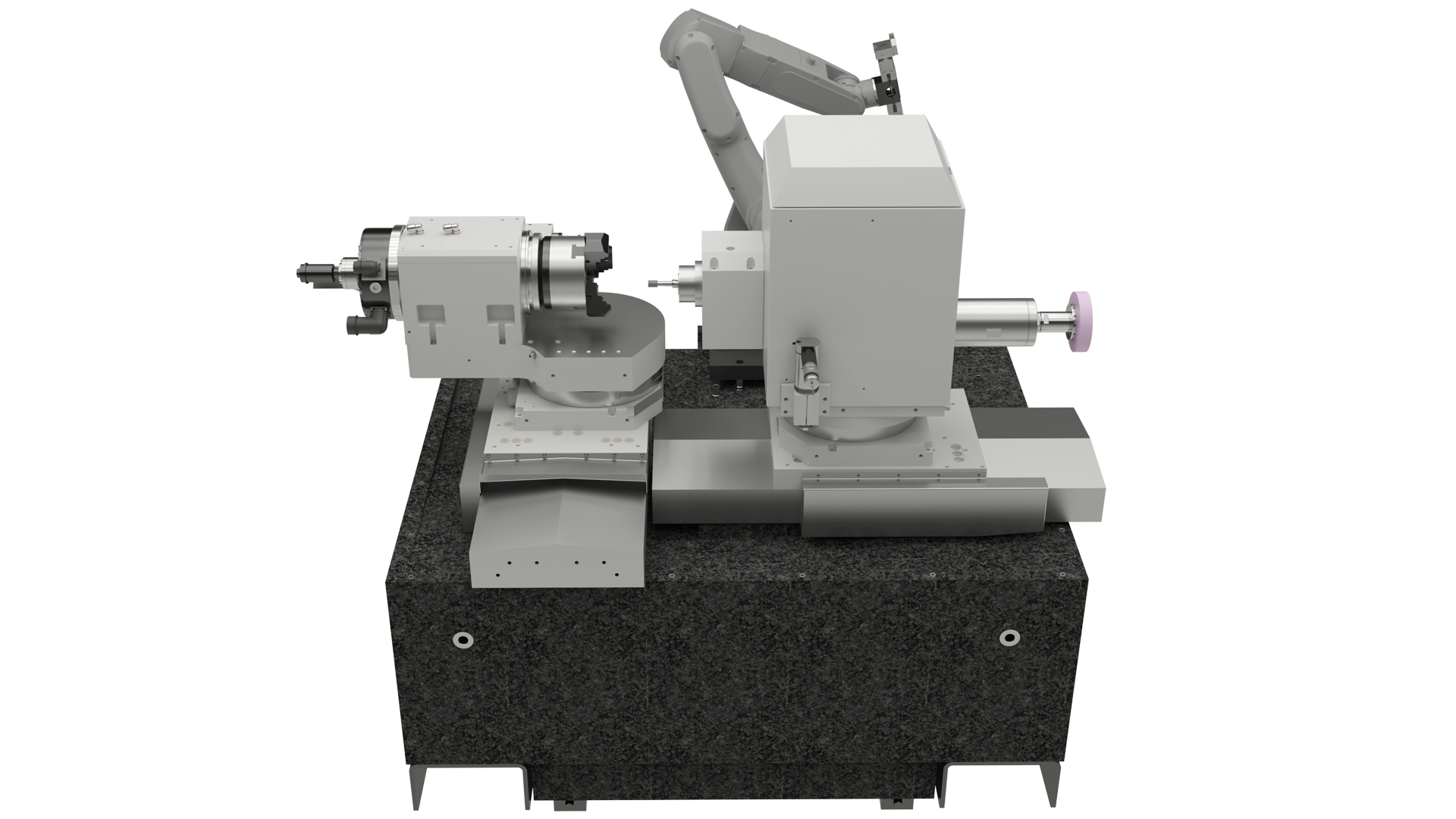

0 technology ovb 0
天然花岗岩床身

机床床身采用天然花岗岩制造，具备出色的热稳定性和减振性能。这对于获得卓越的表面质量和一致的磨削结果至关重要。

直线电机

直线电机保证轴向运动快速且精准，极适合非圆磨削等高精度应用。其无磨损部件和主动冷却系统，确保最大可靠性、零传动间隙及最低维护需求。

工作头架

定制化直驱工作头架具备高刚性、模块化结构和长时间稳定运行的特性，并且能够轻松集成不同夹持系统。

磨削主轴

高精度主轴集成了内藏式电机、高性能轴承与优化润滑系统，设计注重热稳定性、低维护成本及一致的的表面加工质量。

定制化解决方案
特殊需求？Overbeck为您定制
  • 三爪卡盘（自动 & 手动）
  • 磁力吸盘
  • 无心支撑系统
  • 定制化专用卡盘
  • 中心架
  • 尾座
  • 固定式修整器
  • 修整主轴
  • 圆弧修整器
  • 修整转塔
  • 安装在工件头架上的修整器
  • 滚轮修整器
  • 接触式探头
  • 在线测量
  • 线后测量
  • 刀具测量装置
  • 技术数据
  • 根据工件重量配备三个不同的工件头架
  • B0轴旨在帮助磨削具有非常精确形状和表面粗糙度的高精度工件，包括X轴和Z轴在内的3轴插补，实现工件轮廓的加工
Technical Data
IRD-300 IRD-500 IRD-700
最大内圆磨削直径 mm 200 300 500
最大内圆磨削长度 mm 100 200 400
最大外圆磨削长度 mm 100 150 400
工件最大回转直径 mm 215 360/410 700
最大工件长度 含夹紧系统 mm 250 400 700
最大工件重量 含夹紧系统 kg/Nm 40/45 80/100//180/300 500/500
B0 轴旋转角度 º +91º/-15º +91º/-15º +91º/-15º
X 和 Z 轴行程 mm 400/300 450/485 700/700
机床尺寸（高*宽*长） cm 215x210x220 215x275x225 235x400x280
Technical data
ID-300 ID-500 IED-500
最大内圆磨削直径 mm 200 300 300
最大内圆磨削长度 mm 100 200 150
最大外圆磨削直径 mm 215 500 300
最大外圆磨削长度 mm 100 150 250
工件最大回转直径 mm 215 560 300
最大工件长度 含夹紧系统 mm 250 500 250
最大工件重量 含夹紧系统 kg/Nm 80/100 80/100//180/300 80/100//180/300
X 和 Z 轴行程 mm 400/300 450/485 220/550
X2和Z2 轴行程 mm - - 320/450
机床尺寸（高*宽*长） cm 215x210x220 215x275x225 220x250x255
Technical data
ILD-600
最大内圆磨削直径 mm 420
最大内圆磨削长度 mm 400
最大外圆磨削长度 mm 150
工件最大回转直径 mm 600
最大工件长度 含夹紧系统 mm 1300
最大工件重量 含夹紧系统 kg/Nm 500/500
B0 轴旋转角度 º +20º/-10º
X 和 Z 轴行程 mm 450/550
机床尺寸（高*宽*长） cm 225x400x260
