紧凑空间布局下的工件最大化加工能力
CGX 是同级别产品中唯一一款能够在如此紧凑的空间布局下实现该级别工件加工能力的磨床。与传统的移动工作台式磨床相比，其占地面积减少了 30%；同时仍可加工长度达 1800 毫米、直径达 540 毫米、重量达 500 千克的工件。
CGX
万能紧凑型磨床
万能型。空间布局紧凑，实现工件最大化加工能力。
新型 CGX 是一款功能高度多样化的磨床，完美融合了紧凑型的结构设计与卓越的工件加工能力。该设备是当前市场上体积最小、却仍具备加工大型及重型工件能力的磨床。
亮点
1800 mm
Ø540 mm
500 kg
亮点
为通用而生
CGX 具有多功能三个砂轮头配置（2 个外圆和 1 个内圆）——专为满足从外圆与内圆磨削、螺纹加工到复杂非圆形状等各类加工任务而设计。
亮点
需要测量和验证严格的公差？
作为可选附件，CGX 可以配备内置的MDM 量具，实现在不中断生产的前提下对工件进行加工前、加工中及加工后的测量。它支持对多种直径尺寸（5 - 125 毫米）进行实时测量，即使面对表面存在间断或连续变化的复杂情况，也能保持稳定测量。测量结果？精度可达 ±1.5 微米，重复定位精度小于 2 微米。
技术

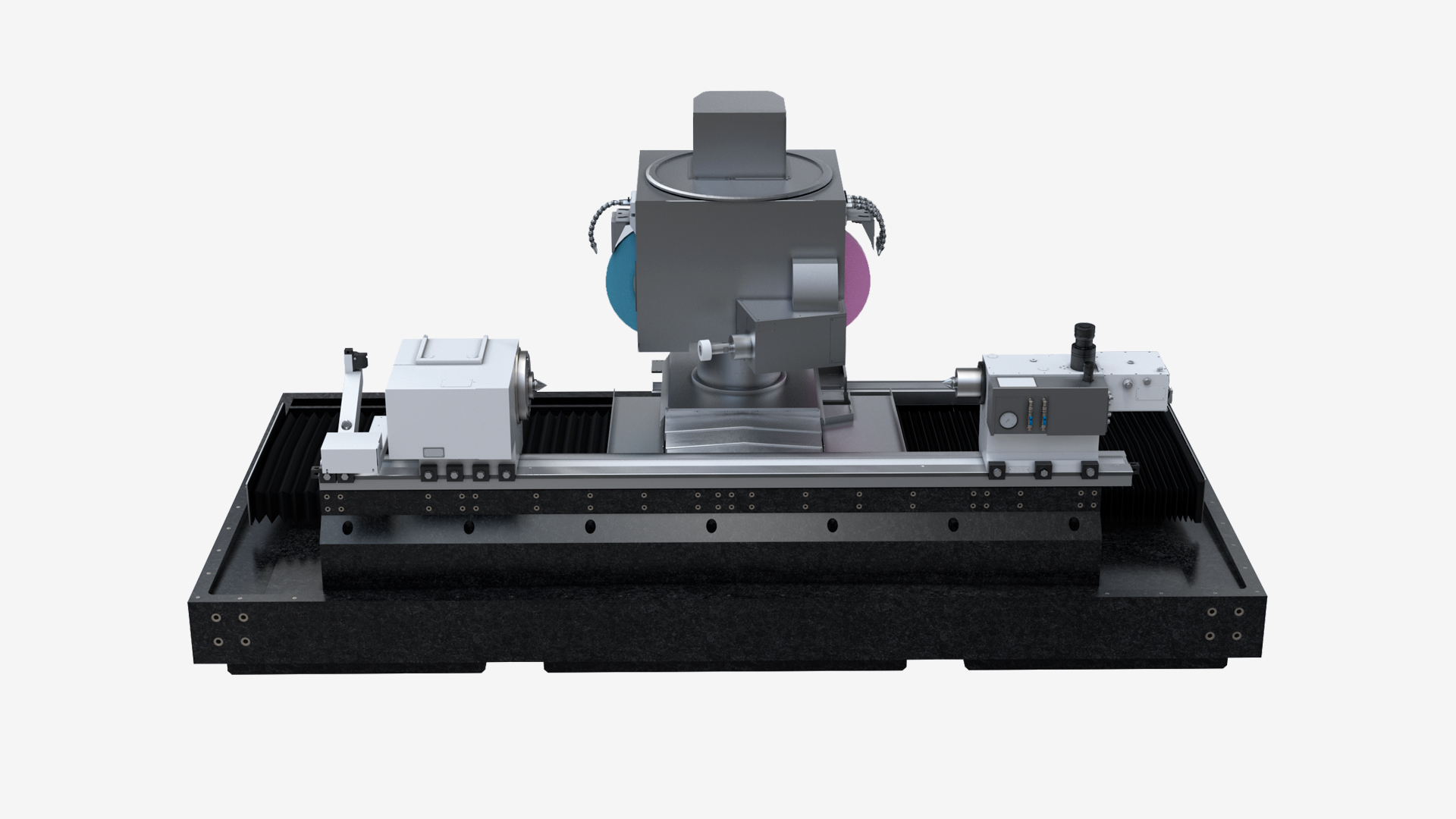

探索 CGX 内部的技术
数十年来，我们始终致力于为超大型零件提供具有竞争力的技术解决方案；如今，我们已将这一领域的专业知识成功应用于一款紧凑型磨床的开发中。该设备的关键部件，如工作头和尾座等，均针对大型及重型工件的加工需求进行了专门设计。
天然花岗岩床身
天然花岗岩是实现最高精度和最佳表面质量的关键之一：
天然花岗岩是确保实现最高几何精度与最优表面质量的核心材料之一。
- 无颤振：与传统材料相比，阻尼性能提高了 5 倍
- 受温度变化的影响减少 80 倍
- 冷却液通过床身和磨削区域
- 环保
旋转 B 轴
- 可无限编程、高分辨率旋转 B 轴
- 力矩电机驱动，实现零间隙
- 高分辨率圆光栅尺可实现完美的角度定位
- 得益于带有集成的高分辨率圆光栅尺编码器，Danobat 的 B 轴在回转半径650毫米范围内能够实现重复定位精度±1微米。
直线电机
- 无易损件
- 更短的组装和维护时间
- 更快的轴响应加速度
- 长效的高重复定位精度
- 通过光栅尺提高定位精度
磨削主轴头架
- 安装在经过验证的超精密轴承之上（可选配静压轴承），具有终身润滑脂润滑。
- 由内置电主轴驱动
软件
DoGrind 的新功能：智能流程设置和自适应优化功能可帮助工程师在首次尝试时实现专家级的加工效果。
最大限度减少人工输入。用户仅需输入基础部件参数，GrindIQ 即可自动制定最优磨削策略，从而显著缩短设备设置时间，并降低对高阶工艺专业知识的依赖。
GrindTune 在磨削过程中不断调整关键参数，从而保障出色的表面质量、尺寸精度和更短的节拍。
技术参数
| CGX | ||
|---|---|---|
| 最大顶尖距 | mm | 1,800 |
| 最大磨削直径 | mm | 540 |
| 最大工件重量（顶尖间） | kg | 500 |
| 最大砂轮直径 | mm | Ø508 x 80 |
| 砂轮最大圆周速度 | m/s | 80 |
| 外圆磨削主轴 | kW | 15 |
| CGX | ||
|---|---|---|
| 最大顶尖距 | in | 70.9 |
| 最大磨削直径 | in | 21.2 |
| 最大工件重量（顶尖间） | lb | 1,102 |
| 最大砂轮直径 | in | Ø20 x 3.14 |
| 砂轮最大圆周速度 | sfpm | 15,750 |
| 外圆磨削主轴 | hp | 20.1 |
