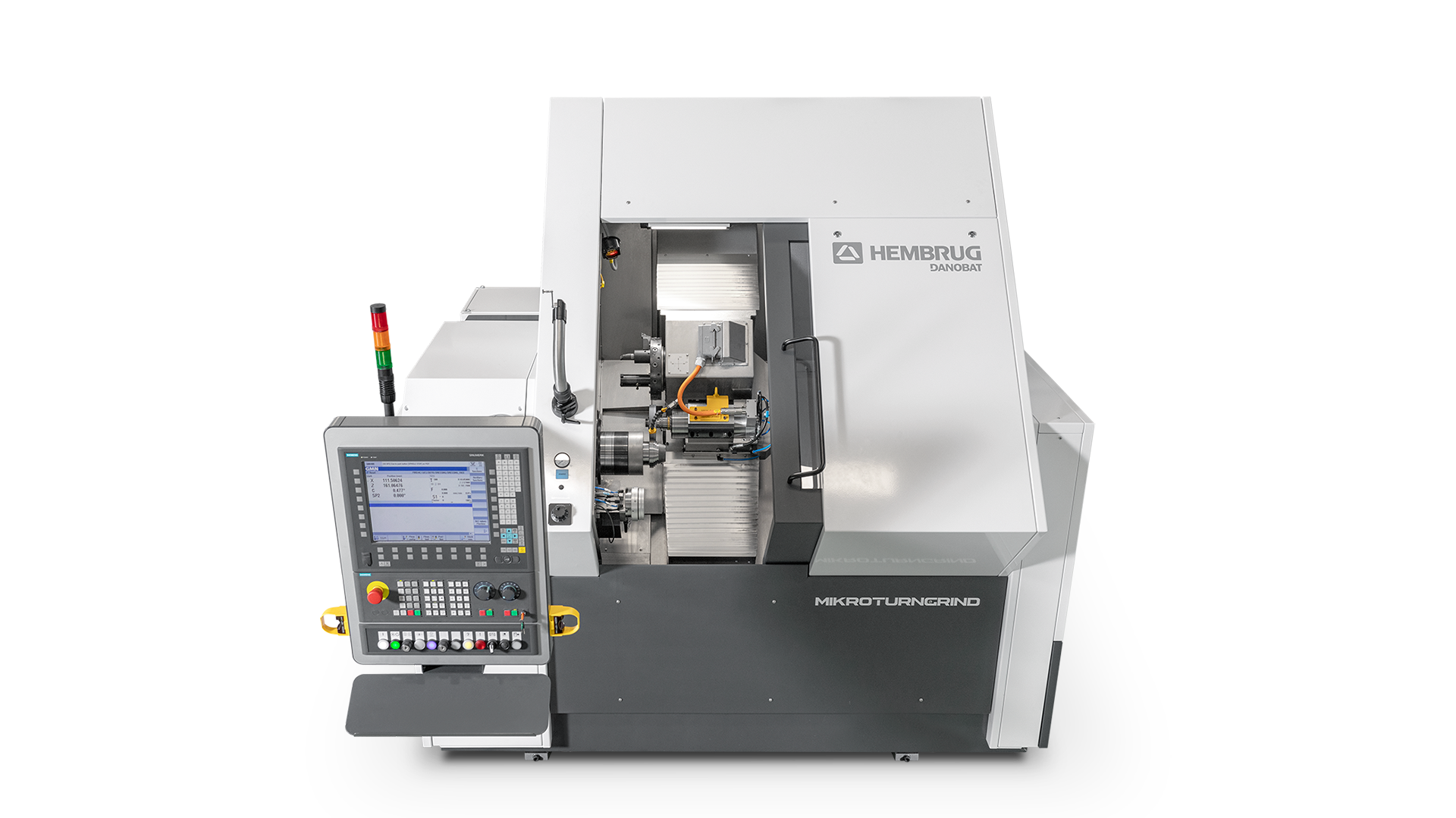

卧式车磨复合机床MikroTurnGrind

卧式车磨复合机床

MikroTurnGrind 是一款成熟的卧式硬车削和精磨复合机床,可加工最大尺寸为 260 x 350 mm的零件。
集成两种精加工技术于一体
查看机床运行情况
亮点
实现复杂形状工件亚微米公差的加工

用于加工表面或内径较小且需要在硬车削后磨削的复杂工件。

  • 缩颈环
  • 液压齿轮泵轴
  • 液压偏心泵轴
  • 电动汽车电机轴
  • 阀芯
  • 机床主轴
  • 以及更多
mtg horizontal
技术
当我们讨论微米级公差时,每个细节都很重要
0 technology hybrid horizontal
无磨损静压主轴

高精度静压主轴,保证跳动误差≤ 0,1 µm

高动态刚性、高表面精度,出色的刀具寿命

花岗岩床身和主轴

天然花岗岩床身,集成防振系统,提供出色的热稳定性和动态稳定性。

无腐蚀,无任何应力。

无磨损静压导轨

高精度静压导轨由线性光栅尺控制,定位精度1µm,重复度0.2µm

热稳定性

热源和振动元件均置于加工区域之外,确保极佳的热稳定性和动态稳定性。

这种稳定性为小批量生产或长期生产提供了极高的尺寸精度。

定制化
定制您的卧式车磨复合MTG机床,使其更具竞争力。
  • 磁性吸盘
  • 换刀器,配备或不配备动力头
  • 磨削主轴
  • 尾座
  • 中心架
  • 工件探针
  • 刀具测量
  • 刀具磨损测量摄像系统
  • 监测刀具寿命
  • 油石超精
Air chuck
Steady rest
Measuring
Stonefinishing
自动化
您想降低每个零件的成本吗?

我们可以为您的机床提供上下料系统、进料或存储系统以及辅助站。

技术参数
MTG-100 MTG-1000 MTG XLD
最大车削直径 mm 380 380 680
最大加工能力(磨削) mm Ø130 x 350 Ø200 x 350 Ø260 x 350
主轴转速 rpm 4000 4000 4000
数控系统 - Siemens Sinumerik One Siemens Sinumerik One Siemens Sinumerik One
占地面积 6,5 6,5 7
定位 - Zero point clamping system Zero point clamping system Zero point clamping system
MTG-100 MTG-1000 MTG XLD
最大车削直径 in 14.9 14.9 26.8
最大加工能力(磨削) in 5.1 x 13.8 5.1 x 13.8 10.2 x 13.8
主轴转速 rpm 4000 4000 4000
数控系统 - Siemens Sinumerik One Siemens Sinumerik One Siemens Sinumerik One
占地面积 sqft 70 70 75
定位 - Under tool changer / zero point clamping system Zero point clamping system Zero point clamping system
工件

缩颈环

偏心泵轴

齿轮泵轴

阀芯

电动汽车电机轴

机床主轴

服务
我们为您的卧式车磨复合MTG机床提供以下专业服务:
  • 根据生产需求定制维护计划:球杆仪测试、几何精度验证和其它
  • 改造:对整机或特定模块(如工件头架和导轨系统)进行检修
  • 设计和工艺开发:为新工件选择合适的夹具和刀具解决方案
