亮点

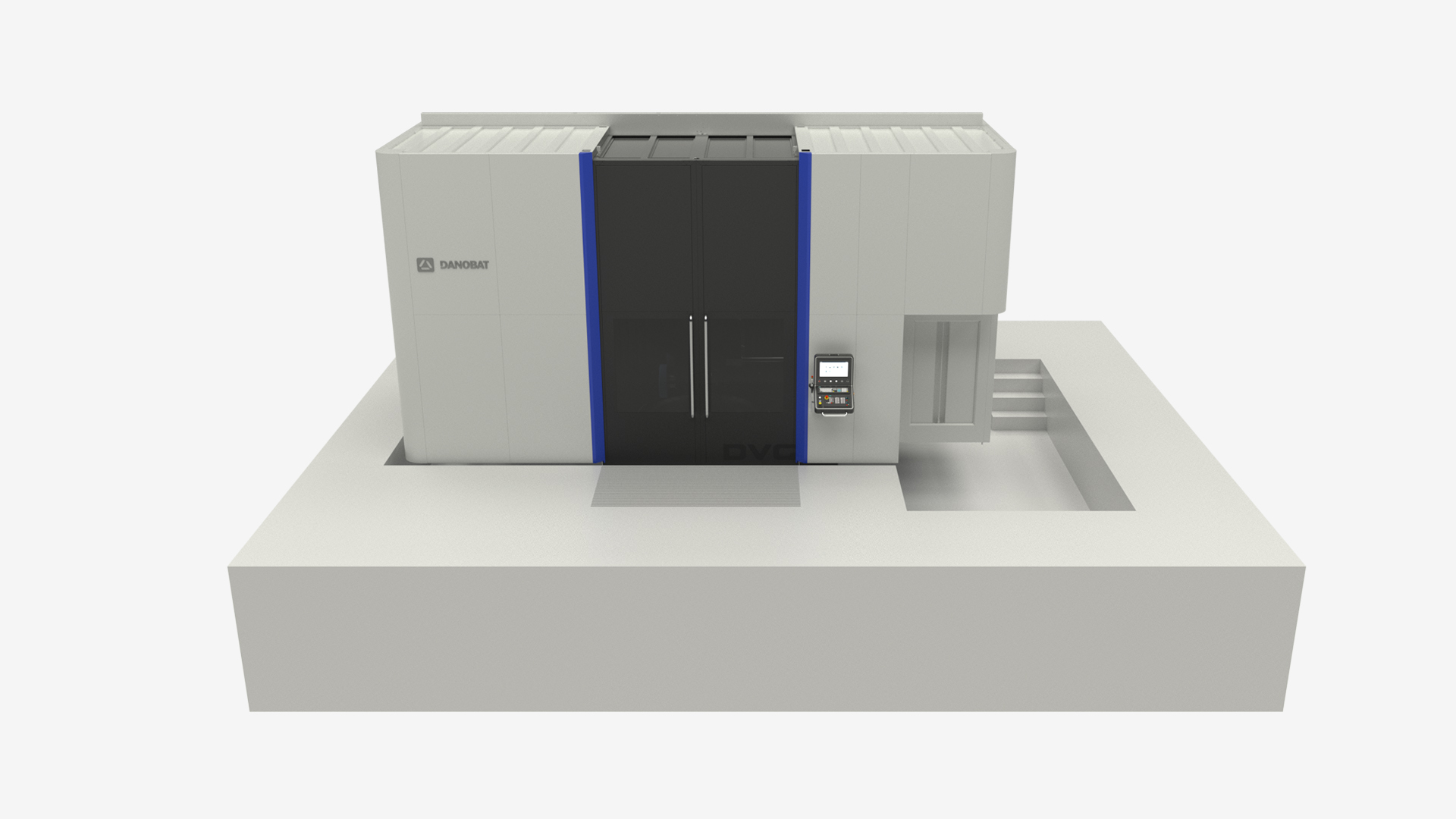

加工XXL超大型工件的磨床
600 mm
30000 kg
Ø6000 mm
技术
最新的显微精密技术
我们自主建造关键组件的原因是：机床内部专业技术&整合
- 磨削主轴
- 回转工作台
- 磨削主轴转塔（B轴）
房屋从坚实的地基开始
高稳定性和高刚性的铸铁结构，可实现最佳精度，并通过有限元分析研究进行优化。
圆度小于一微米
回转工作台配备高精密静压轴承，可实现平滑移动和最佳表面粗糙度。
最佳角度定位
液压机械耦合系统，用于不同刀具进行精密的角度定位。
定制化
定制您的DVG磨床以提高竞争力
- 工作台配有T 型槽
- 电磁卡盘
- 单点金刚笔修整器
- 回转修整器
- 多回转修整器
- 圆弧修整器
为使交叉表面精加工实现最佳轮廓形状，机床Y轴安装在磨削主轴上，保证工件和砂轮对齐。
技术参数
| DVG-2500 | DVG-4000 | DVG-6000 | ||
|---|---|---|---|---|
| 最大回转 | mm | 2500 | 4000 | 6000 |
| X轴行程 | mm | 3500 | 3500 | 3500 |
| Z轴行程 | mm | 1000 | 1000 | 1000 |
| 工作台上料 | kg | 10000 | 20000 | 30000 |
| 刀具 | - | 4+4 | 4+4 | 4+4 |
| DVG-2500 | DVG-4000 | DVG-6000 | ||
|---|---|---|---|---|
| 最大回转 | in | 98.43 | 157.48 | 236.22 |
| X轴行程 | in | 137.80 | 137.80 | 137.80 |
| Z轴行程 | in | 39.37 | 39.37 | 39.37 |
| 工作台上料 | lb | 22050 | 44100 | 66140 |
| 刀具 | - | 4+4 | 4+4 | 4+4 |
加工件
内圈&外圈
圆盘类零件
服务
我们为DVG磨床提供以下特定服务
- 年度预防性维护、校准和定制计划
- 大修：基于机床报废和功能升级（如测量系统、自动化等）的大修
- 改造：设计和制造刀具&工件夹具
数字化
您对增强机床维护和加工工艺感兴趣吗？
