加工硬质金属陶瓷工件和轴承等的经验为我们提供了开发高精度解决方案所需的坚实技术基础。
亮点
高精度加工领域的领导者
Ø360 mm
180/300 kg/Nm
400 mm
CBN

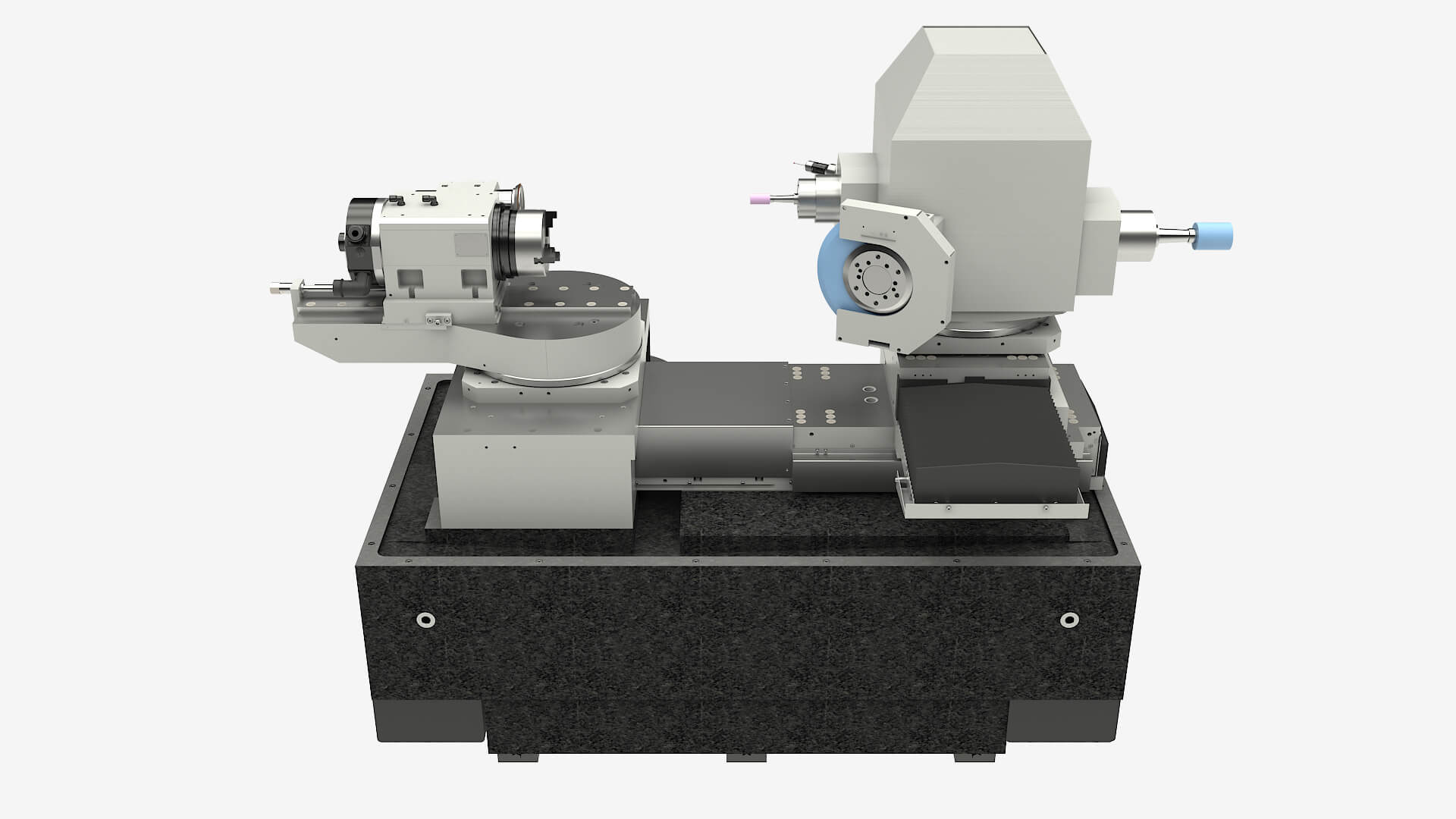

技术
提供最优加工结果的完美组合
天然花岗岩床身
床身由天然花岗岩制成，是实现高精度的最佳材料
直线电机
直线电机提供高度动态的动力传输。该技术可实现快速精确的移动，确保最高产能和质量。
工件头架
自主精心建造，组件质量高，使用寿命长。所有这些都有助于确保工件具有您需要的最佳质量。
磨削主轴
高质量主轴，配备高精密轴承和气雾终身润滑。
S FLEXMOTION
机器人位于机床内部

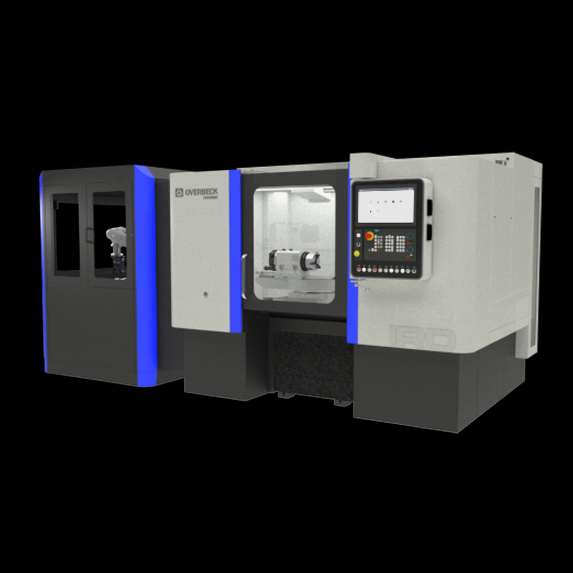

M FLEXMOTION
机器人集成在与机床相连的单元内

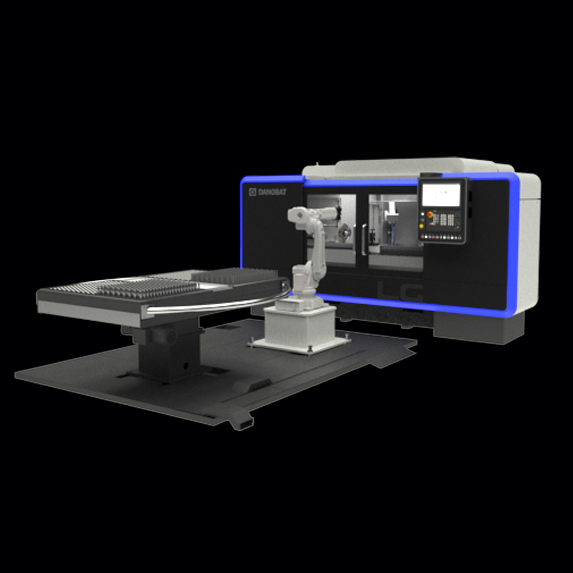

L FLEXMOTION
机器人位于机床外部

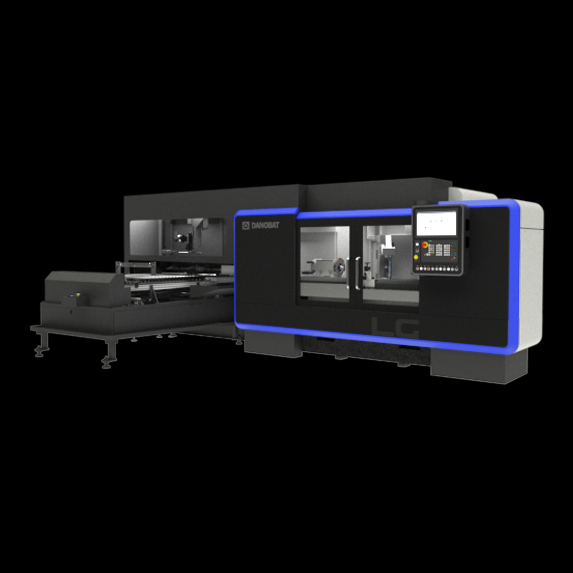

M MOTION
龙门集成在机床内

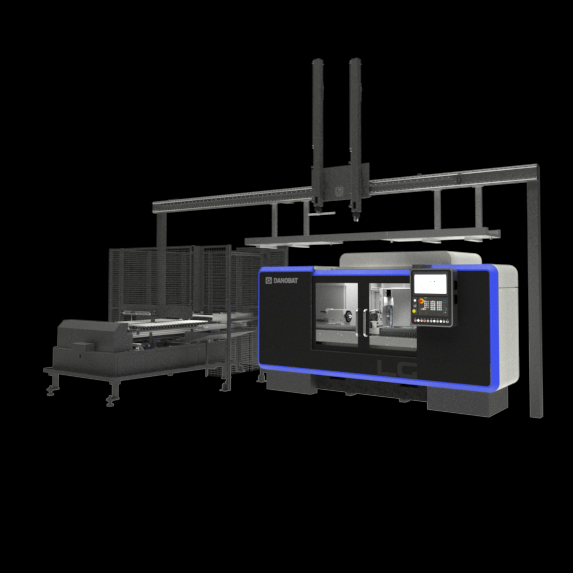

L MOTION
龙门位于机床外部

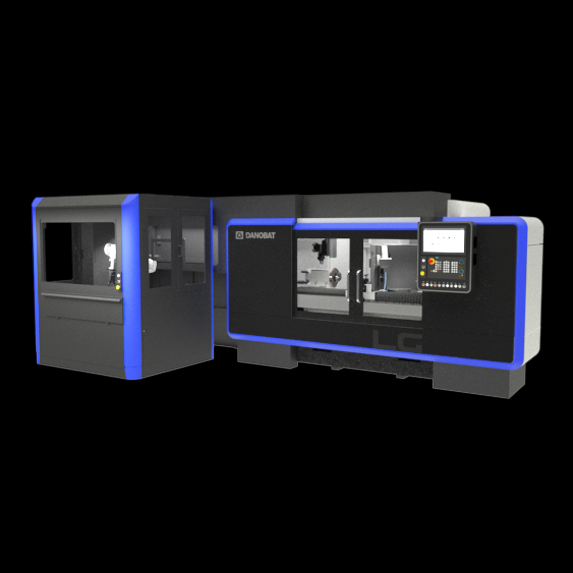

M HYBRID
内置桁架与外部机器人单元的组合

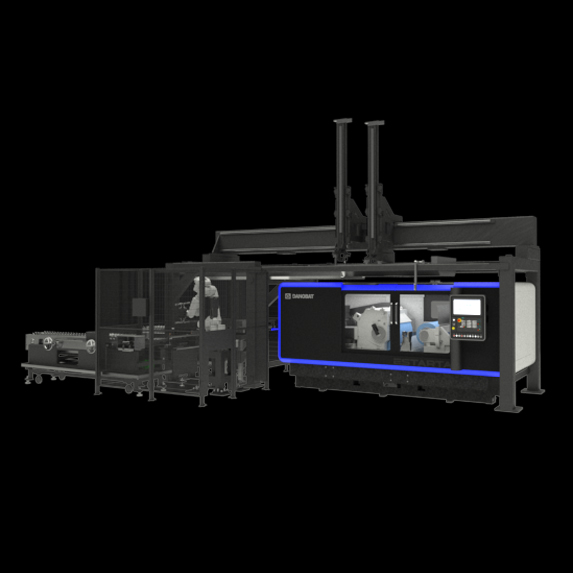

L HYBRID
外部桁架与外部的机器人单元的组合
工件
修整工具
冲头
模具
轴承的内圈和外圈
机床主轴
髋关节
技术参数
| IRD-200 | IRD-400 | IRD-400 Eco | ||
|---|---|---|---|---|
| 最大内圆磨削直径 | mm | 100 | 200 | 200 |
| 最大内圆磨削长度 | mm | 100 | 200 | 200 |
| 工件最大回转直径 | mm | 215 | 360 | 280 |
| 最大工件长度 含夹紧系统 | mm | 200 | 400/280 | 400/280 |
| 最大工件重量 含夹紧系统 | kg/Nm | 40/45 | 80/100 // 180/300 | 80/100 |
| B0 轴旋转角度 | º | +91º/-15º | +91º/-15º | +91º/-15º |
| X 和 Z 轴行程 | mm | 400/200 | 425/475 | 425/475 |
| IRD-200 | IRD-400 | IRD-400 Eco | ||
|---|---|---|---|---|
| 最大内圆磨削直径 | in | 3.9 | 7.8 | 7.8 |
| 最大内圆磨削长度 | in | 3.9 | 7.8 | 7.8 |
| 工件最大回转直径 | in | 8.4 | 14 | 11 |
| 最大工件长度 含夹紧系统 | in | 7.8 | 15.74/ 11 | 15.74/ 11 |
| 最大工件重量 含夹紧系统 | lb/ft-lb | 88/33 | 175/70//400/220 | 175/70 |
| B0 轴旋转角度 | º | +91º/-15º | +91º/-15º | +91º/-15º |
| X 和 Z 轴行程 | in | 15.7/7.8 | 16.7/18.7 | 16.7/18.7 |
